ー　カスタムヨットプロジェクトー




モールド完成

デザイナーが作成したライン図、これは一般的な図面とは違って、その船体全体が
どういうカーブを描いているかが示されます。デザイナーにとっては重要なノウハウ
です。これさえあれば、同じ物を造る事ができますから、当然ながら公表する事はで
きませんが、そのライン図を基に、コンピューターを使って、モールドを作成します。

今回のモールドは一般的にFRP建造で使われる雌型モールドでは無く、雄型モー
ルドです。さて、この雄型モールドで、どの様にFRP積層していくのか？これは興味
深いです。それは、順次、このページで明らかにしていきますが、取りあえずは、完

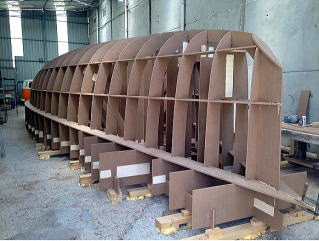

成したモールドが、下の写真です。一見、木造艇？とかに見えるかもしれませんが、
これはあくまでモールド、これに積層していくFRP建造です。

　

　

　

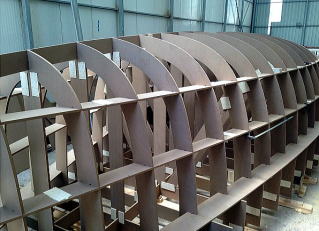

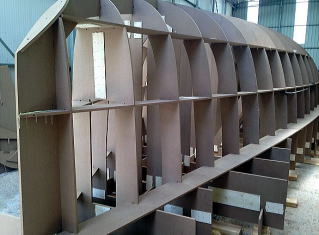

一枚一枚のパーツを正確に切り出して、それを組み合わせた時に、デザイナーが
作成したライン図とピッタリ一致する様に造られています。これが船体の基準です
から、慎重に作業が進められました。

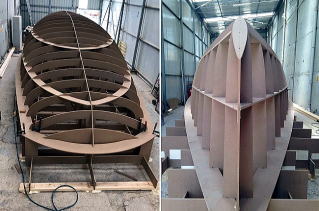

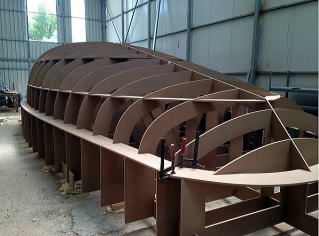

この写真を見ますと、だいたいの船体カーブが見えます。バウの底部分は比較的
に鋭角なカーブを持っており、これで波に対して叩いた衝撃は軽減されるでしょう。
また、それが後方に向かって、フラットになっていく。そこがミソですね。パフォーマ
ンスをどの様に創っていくか？ただ速いだけでは無い、でも、高いパフォーマンス
は必須で、その上で様々な要素が同時に実現されるにはどうするか？そこがデザ
イナーの真価ですから、ライン図を公表するわけには行きません。

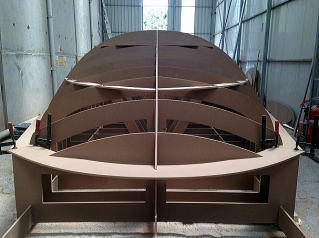

さて、バウの下部にあたる部分が、凹んでいます。もちろん、このままで建造する
わけではありません。この部分には、また別途に設置する物がありますが、
これは、後々、建造過程で明らかにしていきます。

さて、モールドが完成したところで、これからいよいよ船体の積層が開始されます。

２０２０年６月９日
